El molde de caucho dividido: diseño estratégico para desmoldeo complejo y control dimensional

Dentro del ámbito del moldeado de caucho, la geometría de la pieza deseada es el principal dictador de la estrategia de utillaje. Si bien los componentes simples y poco profundos se pueden producir de manera eficiente en un molde de dos placas de tracción recta, una proporción significativa de los componentes de caucho industriales presentan socavaduras, contornos complejos o geometrías internas intrincadas que impiden físicamente su extracción de un bloque de cavidad monolítica. Esta limitación fundamental de fabricación se resuelve mediante el molde de caucho dividido, una filosofía de diseño en la que la cavidad primaria se segmenta en múltiples secciones extraíbles. Esta segmentación estratégica no es un compromiso sino un enfoque de ingeniería calculado para permitir la producción de piezas que de otro modo no serían moldeables, garantizando la fidelidad dimensional, facilitando el mantenimiento y extendiendo la vida útil de la herramienta. La decisión de emplear un diseño dividido representa un momento crítico para equilibrar la complejidad de la pieza final con la viabilidad y el costo de fabricación.

Impulsores de ingeniería: cuando una sola cavidad es insuficiente

El impulso para utilizar un molde de caucho dividido surge de características específicas de las piezas que presentan obstáculos para el desmolde. El factor más común es la presencia de un corte socavado: cualquier hueco o proyección que se encuentre paralelo a la dirección de apertura principal del molde, creando un bloqueo mecánico que evita la expulsión. Esto incluye ranuras internas para anillos de retención, labios externos en sellos o bridas complejas. Más allá de los cortes, las piezas con graves limitaciones de ángulo de inclinación, secciones delicadas de paredes delgadas propensas a romperse durante una expulsión contundente o aquellas que requieren características internas precisas a menudo necesitan un diseño dividido. En tales casos, la cavidad del molde se desmonta alrededor de la pieza después del curado, en lugar de forzar al componente elastomérico a deformarse para su extracción. Este enfoque prioriza la integridad de la pieza y la precisión geométrica sobre la simplicidad del ciclo de moldeo.

Principios arquitectónicos y configuraciones centrales

El término molde dividido describe una familia de arquitecturas de herramientas basadas en el mismo principio básico: la cavidad se divide a lo largo de uno o más planos de división, conocidos como líneas de división, que son distintas de la línea de división del molde principal.

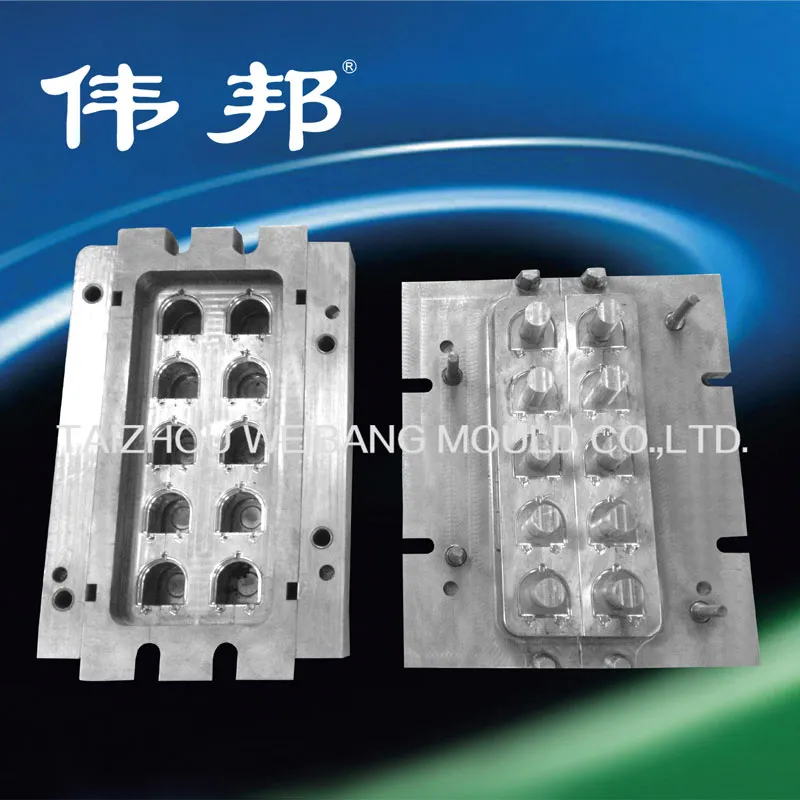

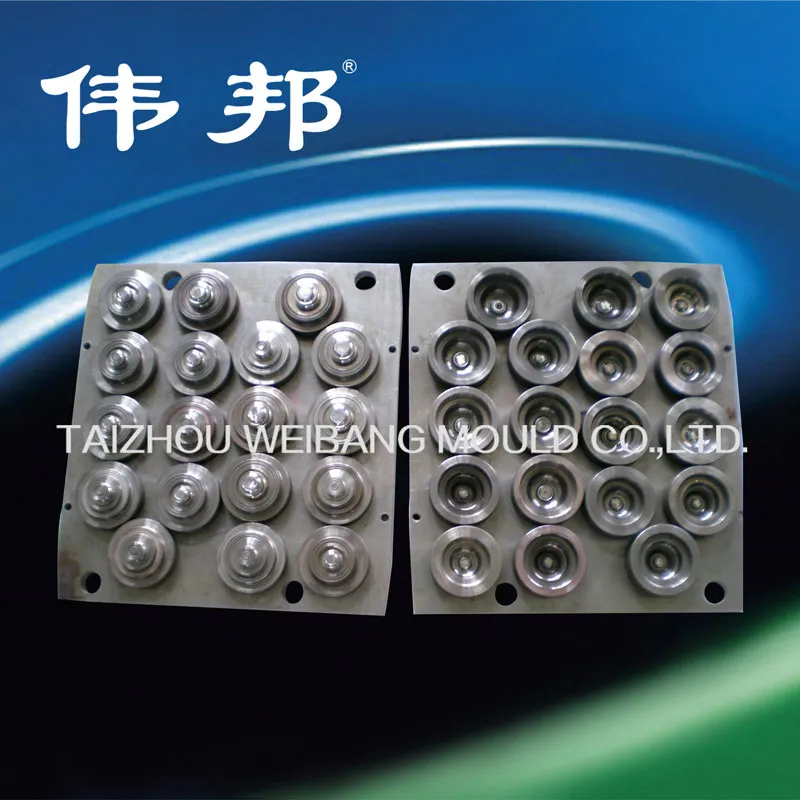

La configuración más básica es la división vertical, que a menudo se ve en piezas simples en forma de caja o aquellas con socavaduras externas. Aquí, el bloque de cavidad en sí se segmenta en dos o más piezas que se deslizan juntas para formar la forma completa y luego se retraen horizontalmente para liberar la pieza. Una variante más compleja y común es el molde de cavidad dividida con núcleos de acción lateral. En este sistema, la cavidad primaria está alojada en las mitades del molde fija y móvil, pero las características socavadas se forman mediante insertos de núcleo separados. Estos núcleos laterales se accionan mecánica o hidráulicamente, se mueven a su posición antes de la inyección y se retraen antes de que se abra el molde principal, creando el espacio necesario para la expulsión de la pieza.

Para componentes con cortes internos profundos o características roscadas, se pueden integrar sistemas de núcleo plegables o desenroscables. Estos sofisticados mecanismos permiten que un núcleo segmentado se contraiga radialmente o gire fuera de los acoplamientos roscados después del curado. El diseño y mecanizado de las superficies entrelazadas entre estos segmentos divididos son críticos; deben sellar perfectamente bajo presión de inyección para evitar rebabas y al mismo tiempo separarse limpiamente sin atascarse ni desgastarse excesivamente.

Parámetros de ingeniería críticos para un funcionamiento confiable

El rendimiento y la longevidad de un molde dividido se rigen por factores que van más allá de los de una herramienta estándar.

Alineación y bloqueo de segmentos:Los segmentos de cavidad independientes deben mantener una perfecta alineación durante el amarre y la inyección, bajo un tonelaje y presión interna significativos. Esto se logra mediante enclavamientos endurecidos, cuñas cónicas o pasadores y casquillos guía de precisión. Cualquier desalineación causa desajustes en las líneas divididas, lo que resulta en rebabas inaceptables ("líneas testigo") en la pieza y desgaste acelerado en el acero de la herramienta.

Confiabilidad del sistema de actuación:Para moldes con núcleos o segmentos móviles, la confiabilidad del sistema de actuación, ya sea mecánico (pasadores en ángulo, levas con patas de perro), hidráulico o neumático, es primordial. Estos sistemas deben ofrecer un movimiento constante y sincronizado con fuerza suficiente para superar la fricción y la contracción del material. Su falla generalmente resulta en un molde aplastado o una parada de producción.

Selección de materiales y tratamiento térmico:Los segmentos de un molde dividido, especialmente los pequeños pasadores centrales y los componentes deslizantes, están sujetos a intensos esfuerzos y desgaste localizados. A menudo se fabrican con aceros para herramientas más resistentes y de mayor calidad (por ejemplo, H13, S7) que la base del molde principal y se someten a un tratamiento térmico especializado y endurecimiento de la superficie (nitruración, recubrimiento de TiN) para mejorar la resistencia al desgaste y evitar el desgaste en las superficies deslizantes.

Ventilación en Cavidades Complejas:La ventilación efectiva se vuelve más desafiante en una cavidad segmentada. Los caminos de ventilación deben diseñarse cuidadosamente en las uniones de los segmentos divididos para permitir que el aire atrapado escape sin crear canales de inflamación. La ventilación inadecuada en estas áreas es una fuente común de disparos cortos o material quemado.

Selección de proveedores para herramientas complejas

Para conseguir un molde dividido robusto es necesario evaluar las capacidades del moldeador en herramientas dinámicas:

Experiencia en diseño mecánico:El proveedor debe demostrar experiencia comprobada en el diseño y validación de la cinemática de componentes móviles de moldes, no solo en el mecanizado de cavidades.

Fabricación y montaje de precisión:La capacidad para fabricar segmentos coincidentes con tolerancias a nivel de micras y la habilidad en el ensamblaje final y la "prueba" del sistema móvil son esenciales.

Análisis del modo de falla:Un socio competente discutirá de manera proactiva los puntos de desgaste, los programas de mantenimiento para actuadores y correderas, y diseñará características para facilitar el mantenimiento.

Desafíos generalizados y modos de fracaso

La mayor capacidad de un molde dividido introduce modos de falla específicos. La rebaba en las líneas divididas es el problema más común, causado por desgaste, contaminación o fuerza de sujeción inadecuada en los segmentos. El pegado o atascamiento de los núcleos en movimiento puede deberse a expansión térmica, lubricación inadecuada o desalineación. Un mayor tiempo de ciclo es a menudo una compensación, ya que se debe asignar tiempo para la activación de acciones secundarias. Por último, el mayor costo inicial y el mayor tiempo de entrega para el diseño, el mecanizado y el ensamblaje son consideraciones importantes en comparación con un molde simple.

Aplicaciones industriales: habilitación del diseño de piezas complejas

El molde de caucho dividido es indispensable en sectores que exigen soluciones complejas de sellado y amortiguación. En la industria automotriz, se utiliza para moldear fundas de ejes con circunvoluciones internas, soportes de motor complejos con inserciones metálicas y sellos de ventanas con perfiles de labios complejos. Las aplicaciones aeroespaciales incluyen conductos moldeados con bridas y aisladores de vibraciones con geometría interna. En el sector de bienes de consumo se utilizan moldes de este tipo para fabricar mangos sobremoldeados con rebajes o componentes de varios materiales. Básicamente, cualquier pieza de caucho que no pueda describirse como una simple extrusión de un perfil 2D probablemente requiera algún tipo de tecnología de molde dividido.

Trayectoria futura: integración e inteligencia

La evolución de la tecnología de molde dividido se centra en aumentar la confiabilidad, la precisión y la integración. El uso de software de simulación para modelar las fases de llenado, empaquetamiento y enfriamiento dentro de cavidades segmentadas complejas se está volviendo estándar, prediciendo posibles problemas con la ventilación o la tensión antes de cortar el acero para herramientas. Se están aplicando revestimientos y tratamientos superficiales avanzados, como DLC (carbono similar al diamante), a las superficies deslizantes para reducir drásticamente la fricción y el desgaste, extendiendo la vida útil. Además, la integración de tecnología de sensores en núcleos móviles (para monitorear la posición, la temperatura y la presión en tiempo real) permite el mantenimiento predictivo y la optimización de procesos, acercando estas complejas herramientas al ámbito de la fabricación inteligente de la Industria 4.0.

Conclusión

El molde de caucho dividido ejemplifica un principio central en la fabricación avanzada: se invierte complejidad en las herramientas para lograr la simplicidad y el rendimiento de las piezas. Es una solución de ingeniería deliberada a las limitaciones físicas del desmoldeo de materiales elastoméricos. Al dividir estratégicamente la cavidad, los fabricantes desbloquean la capacidad de producir componentes de caucho sofisticados y de alto valor que son parte integral de los sistemas mecánicos modernos. Para los ingenieros y especialistas en adquisiciones, comprender la lógica del diseño, los factores críticos de éxito y los requisitos de mantenimiento de los moldes divididos es esencial para aprovechar con éxito sus capacidades para cumplir con especificaciones de diseño y rendimiento cada vez más exigentes.

Preguntas frecuentes/Preguntas comunes

P: ¿Cómo afecta un molde dividido al costo por pieza en comparación con un molde simple?

R: El costo por pieza está influenciado por dos factores opuestos. El molde dividido en sí tiene un costo inicial significativamente mayor debido al diseño complejo, más componentes y tiempo prolongado de mecanizado/ensamblaje. Esto aumenta el costo amortizado de herramientas por pieza. Sin embargo, para geometrías complejas, suele ser el único método viable, ya que evita las altas tasas de desechos u operaciones de mecanizado secundario requeridas con enfoques alternativos. Para series de producción de volumen suficiente, la mayor inversión en herramientas se justifica por menores costos variables y calidad de pieza garantizada.

P: ¿Se pueden eliminar por completo los destellos en las líneas divididas?

R: En la práctica, lograr un cero absoluto de destello en líneas divididas en movimiento es extremadamente desafiante y, a menudo, tiene un costo prohibitivo. El objetivo es minimizarlo a un nivel que sea aceptable tal como está para la aplicación o que pueda eliminarse con un acabado secundario mínimo y predecible (por ejemplo, un ligero movimiento). El mecanizado de alta precisión, la fuerza de sujeción óptima y la alineación perfecta mantienen el brillo a un nivel imperceptible o fácilmente manejable. La especificación debe definir un límite de inflamación aceptable en lugar de su ausencia total.

P: ¿Los moldes divididos solo se utilizan para moldeo por inyección o también para compresión/transferencia?*

R: Los diseños de molde dividido son aplicables a los tres procesos primarios de moldeo de caucho. En el moldeo por compresión, los bloques de cavidad dividida se usan comúnmente para formar piezas con socavados, donde los segmentos se ensamblan, se cargan con compuesto y luego se desmontan para retirar la pieza curada. Los moldes de transferencia e inyección emplean con mayor frecuencia núcleos laterales accionados para una mayor automatización. La elección del proceso de moldeo influye en el diseño mecánico específico del sistema dividido.

P: ¿Cuál es el punto de falla más común en un molde dividido de ciclo alto?*

R: Los puntos de falla más frecuentes son los componentes de accionamiento y las superficies de desgaste deslizantes. Los pasadores en ángulo pueden cortarse, los cilindros hidráulicos pueden tener fugas y las superficies endurecidas de los núcleos y sus carcasas de acoplamiento pueden eventualmente desgastarse o irritarse, lo que provoca un mayor juego y rebabas. Un sólido programa de mantenimiento preventivo centrado en la lubricación, la limpieza de las guías y la inspección de estos componentes es crucial para maximizar la vida útil del molde.
