El molde de caucho: ingeniería de precisión para el rendimiento elastomérico

La producción de componentes de caucho, desde sellos complejos en conjuntos aeroespaciales hasta juntas duraderas en motores de automóviles, se rige fundamentalmente por la calidad y capacidad del molde de caucho. Esta herramienta no es simplemente una cavidad que da forma al compuesto sin curar; es un sistema diseñado con precisión que dicta la precisión dimensional, el acabado superficial, las propiedades mecánicas y la viabilidad económica de la pieza final. A medida que las industrias globales exigen un mayor rendimiento, tolerancias más estrictas y una mayor eficiencia de los materiales, el diseño y la fabricación del molde de caucho han evolucionado desde una artesanía especializada hasta una disciplina sofisticada que integra metalurgia avanzada, gestión térmica y simulación digital.

Impulsores del mercado e imperativos técnicos

La demanda de piezas de caucho moldeadas con precisión está indisolublemente ligada a los avances en sectores como los vehículos eléctricos (EV), los dispositivos médicos y la fabricación sostenible. Los vehículos eléctricos, por ejemplo, requieren nuevas generaciones de sellos y amortiguadores capaces de soportar cargas térmicas más altas de baterías y motores y al mismo tiempo exhibir una permeabilidad ultrabaja. Los fabricantes de dispositivos médicos requieren moldes capaces de producir canales de microfluidos o componentes implantables con siliconas biocompatibles, exigiendo una ausencia absoluta de contaminación por partículas. Estas aplicaciones llevan el diseño de moldes más allá de los límites tradicionales, lo que requiere que los ingenieros resuelvan problemas complejos de ventilación de gas, unión de múltiples materiales y tolerancias a nivel de micras.

Deconstruyendo la herramienta: tipos y arquitecturas

La comprensión del molde de caucho comienza con su clasificación principal basada en el proceso de conformado: compresión, transferencia e inyección.

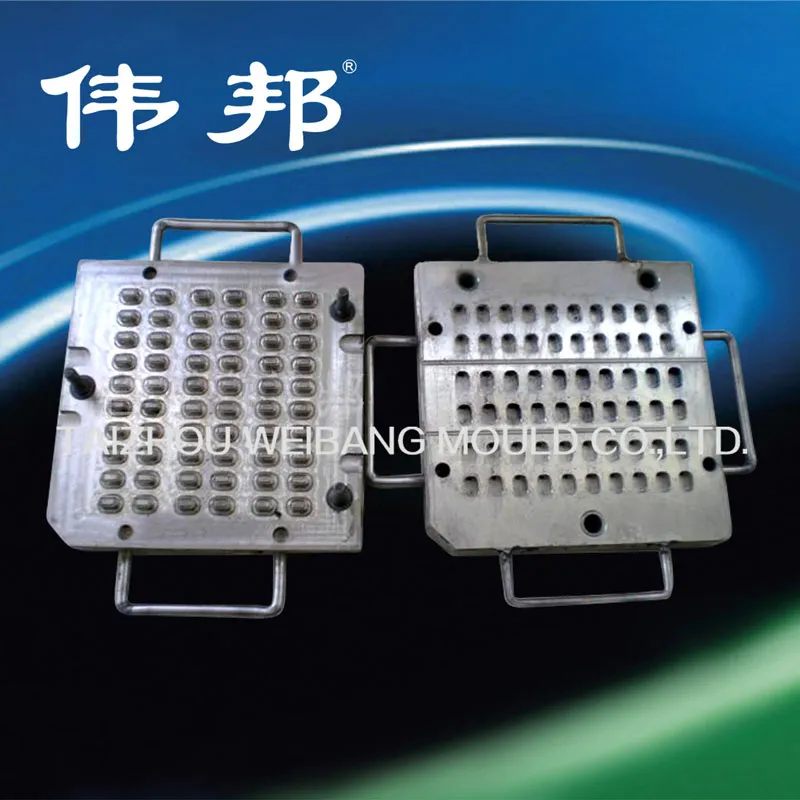

Un molde de compresión es la arquitectura más tradicional. Consiste en placas de metal combinadas que contienen cavidades mecanizadas. Se coloca una carga previamente medida de caucho sin curar directamente en la cavidad abierta y el molde se cierra bajo calor y presión, lo que obliga al material a fluir y llenar el espacio. Su simplicidad ofrece ventajas para piezas grandes y voluminosas o con ciertos materiales reforzados, pero puede ser menos eficiente para geometrías complejas y de gran volumen debido a tiempos de ciclo más largos y la posibilidad de formación de rebabas.

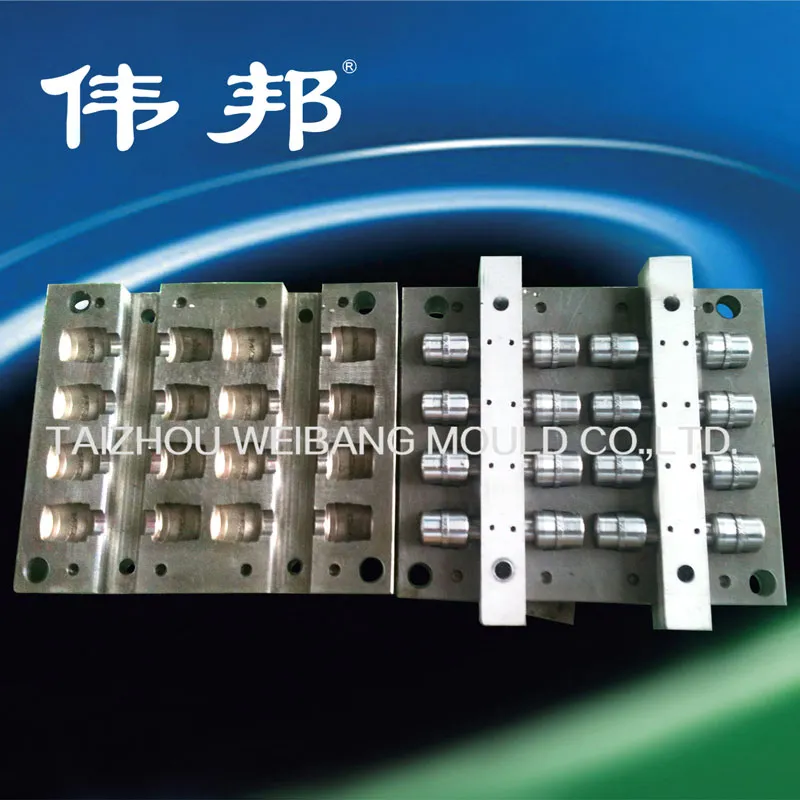

Los moldes de transferencia e inyección representan enfoques de sistema cerrado más avanzados. En estos diseños, el compuesto de caucho se calienta y plastifica en una cámara separada (recipiente o barril) antes de pasar a través de guías y compuertas hacia una cavidad sellada. Este método permite ciclos más rápidos, un control más preciso sobre el volumen del material, una repetibilidad dimensional superior y diseños complejos de múltiples cavidades. El moldeo por inyección, en particular, se ha convertido en el método dominante para la producción de gran volumen, lo que permite ciclos de fabricación automatizados y sin complicaciones.

La construcción física de un molde de alto rendimiento es multifacética. Por lo general, implica una base de molde de acero preendurecido para la integridad estructural, con inserciones de cavidad y núcleo hechas de aceros para herramientas de alta calidad (p. ej., P20, H13, inoxidable 420) o aleaciones endurecidas. Estas inserciones se mecanizan con precisión para formar la imagen negativa de la pieza final. Los sistemas auxiliares críticos están integrados directamente en el cuerpo del molde: canales de calentamiento/enfriamiento para un control térmico preciso, pasadores de expulsión para la extracción de piezas y rutas de ventilación sofisticadas para permitir que el aire y los gases atrapados escapen durante el llenado, evitando huecos y llenados incompletos.

El crisol de la calidad: factores que dictan el rendimiento del molde

El rendimiento y la calidad de salida de un molde de caucho se determinan mucho antes de su primera producción.

Selección de materiales y tratamiento térmico:La elección del acero para el molde es primordial. Los factores incluyen la abrasividad del compuesto (p. ej., relleno de sílice frente a negro de carbón), la vida útil de producción requerida (número de ciclos) y la necesidad de resistencia a la corrosión (crítica para la silicona o cuando se utilizan ciertos agentes de liberación). El tratamiento térmico y el endurecimiento de la superficie adecuados (por ejemplo, nitruración, cromado) son esenciales para lograr la dureza superficial y la resistencia al desgaste necesarias, extendiendo la vida útil del molde y manteniendo la calidad de la pieza.

Diseño de gestión térmica:El curado del caucho es una reacción química exotérmica. La temperatura inconsistente del molde genera tasas de curado desiguales, lo que provoca deformaciones, propiedades físicas reducidas o superficies pegajosas. La ingeniería de canales de enfriamiento conformes, a menudo fabricados de forma aditiva para seguir el contorno de la cavidad, garantiza una extracción de calor rápida y uniforme, minimizando el tiempo del ciclo y estabilizando la calidad de las piezas.

Mecanizado y acabado de precisión:La pieza final sólo puede ser tan buena como la superficie del molde. El mecanizado CNC de última generación, el mecanizado por descarga eléctrica (EDM) y el rectificado de precisión logran las geometrías requeridas. El pulido o texturizado posterior para acabados superficiales específicos (por ejemplo, estándares SPI) es fundamental. Una superficie pulida garantiza un desmolde fácil y un acabado brillante de la pieza, mientras que una superficie texturizada puede ocultar líneas de flujo o proporcionar características funcionales específicas.

Navegando por la cadena de suministro: selección de un fabricante de moldes

Elegir un proveedor para un molde de caucho es una decisión estratégica. Los criterios de selección clave deben ir más allá del precio cotizado e incluir:

Capacidad de colaboración técnica:El moldeador debe participar en un proceso consultivo de diseño de ingeniería inicial (FEED), ofreciendo retroalimentación sobre el diseño para la capacidad de fabricación (DFM) para optimizar el diseño de la pieza en términos de costo, calidad y tiempo de ciclo.

Huella Tecnológica:Evalúe sus capacidades en software de simulación de flujo (por ejemplo, Moldex3D, Sigmasoft), mecanizado avanzado (CNC de 5 ejes, electroerosión por hilo) y experiencia en el manejo del elastómero específico en cuestión.

Protocolo de Garantía de Calidad:Un proceso riguroso para la inspección del primer artículo (FAI) utilizando máquinas de medición por coordenadas (CMM) y el compromiso de proporcionar documentación completa del molde no son negociables para herramientas complejas.

Abordar los desafíos persistentes

Los puntos débiles comunes de la industria se remontan directamente a problemas relacionados con el moho. Los tiempos de ciclo elevados y variables a menudo se deben a un diseño térmico ineficiente. La variación entre piezas puede deberse a componentes desgastados del molde, ventilación inadecuada o control de temperatura inestable. La rebaba excesiva resulta de una fuerza de sujeción deficiente del molde, desalineación o superficies degradadas de la línea de separación. Finalmente, la corta vida útil del molde es frecuentemente consecuencia de una selección inadecuada del acero para la aplicación o de un mantenimiento inadecuado.

Ingeniería de aplicaciones específicas

La filosofía de diseño de moldes varía drásticamente según el sector. Un molde aislador de vibraciones para automóviles prioriza la eficiencia de múltiples cavidades y una construcción robusta durante millones de ciclos. Un molde para tetinas de silicona para biberones exige acero inoxidable de grado médico, un pulido ultrafino para obtener una superficie microbiológicamente segura y complejos mecanismos centrales para los cortes. Un molde para un rodillo de cinta transportadora industrial grande se centra en gestionar la enorme masa térmica y garantizar una distribución uniforme de la presión en un área grande.

La frontera digital y sostenible

El futuro de la ingeniería de moldes de caucho está siendo moldeado por las presiones de la digitalización y la sostenibilidad. El diseño generativo y la simulación asistida por IA se utilizan para optimizar automáticamente los diseños de los canales de enfriamiento y la integridad estructural del molde, reduciendo el tiempo de desarrollo y el uso de materiales. La fabricación aditiva (impresión 3D) de insertos de moldes, particularmente para enfriamiento conformado o creación de prototipos con polímeros de alta temperatura, está acelerando la innovación. Además, el impulso a los principios de la economía circular está impulsando la investigación de moldes diseñados para facilitar el desmontaje, la reparación y la renovación, ampliando su ciclo de vida total y reduciendo los residuos.

Conclusión

El molde de caucho es el nexo crítico donde convergen el diseño de piezas, la ciencia de materiales y la economía de producción. Su evolución de una simple herramienta de conformado a un sistema inteligente gestionado térmicamente refleja la creciente sofisticación de toda la cadena de valor de la fabricación del caucho. Para los ingenieros y especialistas en adquisiciones, una comprensión profunda y práctica del diseño de moldes, la selección de materiales y los factores de rendimiento es esencial para especificar herramientas que proporcionen no solo piezas, sino componentes confiables, rentables y de alto rendimiento capaces de satisfacer las estrictas demandas de la industria moderna.

Preguntas frecuentes/Preguntas comunes

P: ¿Cuál es el plazo de entrega y el rango de costos típicos para un molde de caucho de producción personalizado?

R: Los plazos de entrega pueden variar de 8 a 20 semanas, según la complejidad, el tamaño y el trabajo pendiente del moldeador. Los costos varían ampliamente desde unos pocos miles de dólares por un simple molde de compresión de una sola cavidad hasta varios cientos de miles de dólares por un sistema de moldeo por inyección de canales calientes y múltiples cavidades para componentes médicos. Una revisión detallada de DFM es la única forma de establecer una cotización precisa.

P: ¿Cuántas piezas puede producir un molde de acero en buen estado?

R: Un molde de producción adecuadamente especificado y mantenido puede producir desde cientos de miles hasta varios millones de ciclos. Por ejemplo, un molde de acero nitrurado H13 para sellos de automóviles podría diseñarse para entre 1 y 2 millones de disparos, mientras que un molde de acero inoxidable para compuestos abrasivos podría tener una vida útil más corta. El mantenimiento preventivo y el almacenamiento adecuado son fundamentales para alcanzar estos objetivos.

P: ¿Cuáles son las diferencias clave en el diseño de un molde para silicona versus caucho EPDM?

R: La silicona tiene una viscosidad muy baja y una alta tendencia a inflamarse, lo que requiere cierres extremadamente herméticos y ventilación especializada. También requiere temperaturas de curado más altas, por lo que se prefieren aceros para moldes con buena conductividad térmica. El EPDM es más abrasivo y puede pegarse, por lo que las superficies del molde pueden requerir diferentes tratamientos o estrategias de agentes desmoldantes. También se debe calcular para cada material la dilatación térmica del molde a diferentes temperaturas de funcionamiento.
