El molde de junta tórica dividida en 180°: herramientas de precisión para mantenimiento y montaje complejo

Dentro del dominio especializado del moldeado de caucho, el diseño de una herramienta está dictado fundamentalmente por la geometría de la pieza terminada y las limitaciones de su aplicación. Para la omnipresente junta tórica, el método de producción estándar emplea un molde tipo pasador o flash completamente cerrado, lo que produce anillos sin costuras y dimensionalmente perfectos, ideales para la instalación OEM. Sin embargo, existe un segmento importante de demanda no para ensamblajes nuevos, sino para mantenimiento, reparación y revisión (MRO), o para instalaciones donde un anillo continuo no se puede instalar físicamente en un eje o dentro de una carcasa sin desmontar los componentes principales. Esta realidad operativa impulsa el requisito del molde de junta tórica dividida en 180°. Esta herramienta especializada no produce una junta tórica convencional; en su lugar, fabrica un sello moldeado con precisión y empalmado con una unión limpia y unida en la línea de separación, diseñado para funcionar como un sustituto funcional donde un bucle continuo no es práctico.

Impulsores del mercado: cerrar la brecha entre OEM y MRO

La demanda de moldes que produzcan juntas tóricas empalmadas surge de dos necesidades paralelas. En el mantenimiento industrial, el tiempo de inactividad es el factor de coste crítico. La capacidad de producir un sello de reemplazo en el sitio para una bomba, válvula o eje de compresor, sin necesidad de obtener un tamaño específico o esperar la entrega, puede restablecer las operaciones en horas en lugar de días. En segundo lugar, en ciertos sistemas de ingeniería, particularmente aplicaciones de gran diámetro en maquinaria marina, energética o pesada, diseñar un conjunto de prensaestopas que permita una instalación de anillo continuo puede ser estructuralmente imposible o prohibitivamente costoso. Un anillo moldeado y empalmado, creado a través de un molde dividido de 180°, proporciona una alternativa certificada y repetible a los sellos empalmados o pegados manualmente, ofreciendo una integridad de unión superior y un rendimiento predecible. Por lo tanto, la herramienta sirve a un nicho vital, ya que permite una respuesta rápida y facilita soluciones de diseño complejas.

Arquitectura técnica y principio de moldeo.

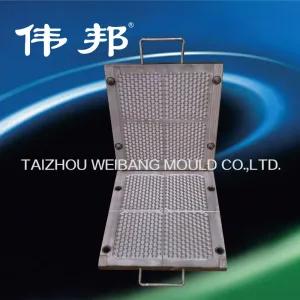

Un molde de junta tórica dividido en 180° es arquitectónicamente distinto de un molde de junta tórica convencional. Su función principal es formar un toro completo (forma de rosquilla), pero con una costura deliberada y diseñada con precisión en la línea de separación del molde.

La herramienta normalmente consta de dos mitades principales, cada una de las cuales contiene una cavidad semicircular que corresponde exactamente a la mitad del diámetro de la sección transversal y la circunferencia de la junta tórica. Cuando estas mitades se unen bajo presión, las dos cavidades forman el perfil completo de la junta tórica. El diferenciador crítico radica en la entrada y la ruta del flujo. El compuesto de caucho se inyecta en la cavidad del molde en o cerca de esta línea de separación, a menudo a través de una pequeña compuerta que pasará a formar parte de la junta terminada. A medida que el material fluye, llena ambos canales semicirculares simultáneamente, reuniéndose y uniéndose bajo calor y presión en el punto más alejado de la compuerta, creando una unión curada y homogénea a lo largo de toda la sección transversal del empalme.

La pieza resultante no es un anillo cortado y pegado; es una sola pieza vulcanizada con un enlace molecular en la unión. La calidad de esta unión (su resistencia, limpieza y ausencia de líneas de flujo o huecos) es la medida definitiva del éxito del molde. Esto requiere una precisión excepcional en el mecanizado de la cavidad, particularmente en las superficies de contacto de la división, para evitar rebabas que crearían un labio de sellado en la junta.

Ingeniería para el desempeño: determinantes clave de la calidad

El rendimiento funcional de una junta tórica empalmada depende de varios factores directamente controlados por el diseño y el proceso del molde.

Integridad y ventilación de la línea de separación:La costura donde se unen las dos mitades del molde debe mecanizarse hasta obtener un acabado casi óptico y mantener una alineación perfecta bajo presión de sujeción. Cualquier desalineación o desgaste crea una falta de coincidencia, lo que provoca rebabas o un borde débil y suavizado en la unión, un punto de falla principal. La ventilación estratégica en el frente de flujo donde se encuentran las corrientes de material también es crucial para evitar que quede aire atrapado, lo que puede provocar una sección débil y porosa en la unión.

Gestión Térmica:La temperatura constante y uniforme en ambas mitades del molde no es negociable. Una diferencia de temperatura puede hacer que el material de una mitad se cure a un ritmo diferente al de la otra, lo que induce tensión en la línea de unión y potencialmente causa delaminación o curado insuficiente. Es esencial un calentamiento equilibrado, a menudo mediante calentadores de cartucho con control multizona.

Comportamiento del material y reología:El compuesto de caucho debe formularse para lograr un flujo y un comportamiento de tejido excelentes. La capacidad del material para fusionarse perfectamente dentro de la cavidad del molde es tan importante como la geometría misma del molde. El molde está diseñado para una gama específica de viscosidades de materiales y características de curado.

Navegando por la cadena de suministro de herramientas especializadas

Adquirir un molde confiable con junta tórica dividida en 180° requiere evaluar a los proveedores según criterios que van más allá de la fabricación de moldes estándar:

Experiencia demostrada en herramientas para sellos empalmados:Es primordial contar con pruebas de proyectos anteriores exitosos, potencialmente con piezas de muestra para la evaluación de la calidad conjunta.

Capacidad de mecanizado de precisión:El proveedor debe disponer de procesos de mecanizado de alta tolerancia (CNC, rectificado de precisión) y de endurecimiento de herramientas capaces de conseguir las superficies de separación impecables requeridas.

Soporte de Ingeniería de Procesos:El socio ideal comprende la interacción entre su herramienta, los parámetros de la prensa y la selección de materiales, ofreciendo orientación para optimizar el proceso de moldeo para la integridad de las juntas.

Abordar los desafíos comunes y los modos de falla

Los puntos débiles predominantes en la industria con juntas tóricas empalmadas casi siempre se originan en la unión. Una costura visiblemente débil o prominente indica un tejido con poca fluidez, un diseño inadecuado de la puerta o problemas con el material. La resistencia variable de las uniones de una pieza a otra sugiere un control del proceso inconsistente, particularmente en la temperatura o el tiempo de curado. La dificultad para desmoldar sin distorsionar el anillo flexible se debe a ángulos de desmoldeo o acabado superficial inadecuados en la cavidad. Por último, puede producirse una vida útil corta del molde si los delicados bordes de separación se degradan debido a compuestos abrasivos o una manipulación inadecuada.

Aplicaciones probadas en todas las industrias

La utilidad de estas herramientas está probada en campos exigentes. En la reparación de cilindros hidráulicos, los técnicos utilizan estos moldes con prensas portátiles para producir sellos de vástago o pistón de tamaño personalizado en el sitio, lo que reduce drásticamente el tiempo de inactividad del equipo. Para equipos de procesamiento de gran diámetro en plantas químicas, se puede instalar un sello empalmado moldeado en el eje del mezclador in situ, evitando el desmontaje completo de la carcasa del cojinete. Las operaciones de MRO aeroespacial utilizan dichas herramientas con materiales certificados para producir sellos de reemplazo aprobados para sistemas heredados donde las piezas OEM están obsoletas.

Desarrollo futuro: integración digital y materiales avanzados

La evolución del molde de junta tórica dividida en 180° se está alineando con tendencias de fabricación más amplias. El inventario digital y la producción bajo demanda se están volviendo factibles, donde una instalación tiene una biblioteca de inserciones de moldes para tamaños estándar y utiliza una receta digital para producir cualquier sello requerido bajo demanda. Además, se están desarrollando moldes para elastómeros avanzados, incluidos los perfluoroelastómeros (FFKM) y otros materiales de alto rendimiento utilizados en entornos extremos, que requieren aceros y revestimientos compatibles. La integración de sensores miniaturizados para el control de la presión y la temperatura en la cavidad en la línea de unión podría proporcionar datos de control de calidad en tiempo real para aplicaciones críticas.

Conclusión

El molde de junta tórica dividida en 180° ejemplifica cómo el diseño de herramientas está impulsado por los desafíos de las aplicaciones del usuario final. Es un instrumento de precisión que resuelve un problema práctico: crear un bucle sellado y fiable donde no se puede utilizar un anillo continuo. Su valor no radica en el volumen de producción en masa, sino en permitir agilidad en el mantenimiento, facilitar ensamblajes complejos y brindar una alternativa de calidad garantizada al empalme manual. Para los ingenieros de MRO, energía de fluidos e industria pesada, comprender las capacidades y los factores críticos de éxito de estas herramientas especializadas es clave para aprovechar su potencial de resiliencia operativa y soluciones de diseño innovadoras.

Preguntas frecuentes/Preguntas comunes

P: ¿Cómo se compara la presión nominal de una junta tórica moldeada y empalmada con una junta tórica continua estándar?

R: Cuando se produce correctamente a partir de un compuesto óptimo en un molde de alta calidad, la unión en una junta tórica empalmada puede alcanzar entre el 80 y el 95 % de la resistencia a la tracción del material base. Para aplicaciones de sellado estático, esto suele ser más que suficiente, ya que el sello se activa mediante la presión del sistema que lo comprime dentro del casquillo. El factor crítico es la integridad de la unión moldeada, no un adhesivo. Para aplicaciones altamente dinámicas con ciclos de presión rápidos, siempre se prefiere un anillo continuo cuando sea posible la instalación.

P: ¿Puede un solo molde producir diferentes tamaños de juntas tóricas?

R: La cavidad de un molde dividido de 180° está fijada para un diámetro de sección transversal y un diámetro interior (ID) específicos. Para cambiar el tamaño se necesitan diferentes insertos de molde o un juego de moldes completamente nuevo. Algunos sistemas utilizan una base modular con inserciones de cavidades intercambiables para ofrecer una variedad de secciones transversales para un ID determinado.

P: ¿Cuál es la causa más común de una junta tórica empalmada fallida (con fugas) de un molde que por lo demás está en buen estado?

R: El modo de falla más común en el campo es la instalación incorrecta, donde el anillo se tuerce o se enrolla dentro del casquillo, dañando la junta. El segundo es seleccionar el elastómero incorrecto para el fluido o la temperatura, lo que lleva a una degradación química o una deformación por compresión: una falla en la selección del material, no en el diseño del molde. Las fallas del molde relacionadas con el proceso generalmente se manifiestan como una división limpia en la línea de unión, lo que indica una unión poco curada o mal tejida desde el principio.

P: ¿Existen normas que rijan la calidad de las juntas tóricas empalmadas y moldeadas?

R: Si bien no existe un estándar universal como AS568 para las dimensiones, los fabricantes y procesadores de moldes acreditados a menudo se adhieren a las pautas de prueba de resistencia de las juntas que se encuentran en ASTM D412 (prueba de tensión) troquelando piezas de prueba a lo largo de la junta. La norma aeroespacial AS4716 de la Sociedad de Ingenieros Automotrices (SAE) proporciona requisitos detallados de materiales, procesos y pruebas para sellos empalmados en aplicaciones aeroespaciales, lo que representa un alto punto de referencia para el control de calidad.
